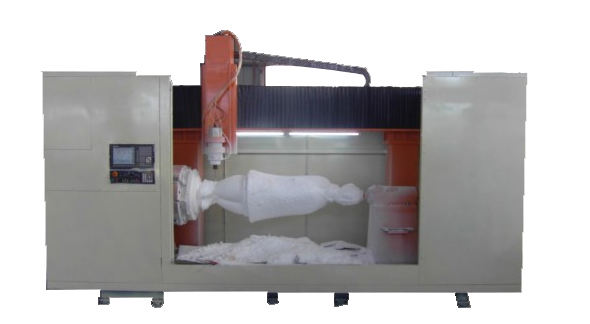

三轴立体雕刻机1M-0820

三轴立体雕刻机1M-0820

  • 所属分类:美杰特立体雕刻机
  • 四轴立体雕刻机(龙柱雕刻机)MJT CNC 0820性能特点:
    刚—整体厚壁钢管构造机床,经过有限元(FEA)分析和设计,使机床稳定,不易变形,刚性。
    精-机床导轨X Y Z三轴全部采用台湾或线性导轨+滚珠丝杠,实现高速、高精度加工,采用龙门移动方式,可承受重负荷工件。
    劲—CNC0820标配11KW水冷主轴(可选配进口台湾普森电主轴)
    跃—采用PCI接口的嵌入式数控系统,可实现断点续雕、断电记忆功能
详细信息

型号 M-0612E
M-0618E M-0820E
雕刻系统 PCI接口的嵌入式三轴数控系统
立体雕刻尺寸 直径600MM;长1200MM 直径600MM;长1800M 直径800MM;长2000MM
前后装工件 前后定位工件
旋转轴承载 承载1500KG 承载2000KG 承载4000KG
进料 宽600;高600;长1200MM 宽600;高600;长1800MM 宽800;高800;长2000MM
圆柱进料 直径620,长度1200MM 直径600,长度1800MM 直径800;长度2000MM
雕刻深度 300MM到中心位 400MM到中心位
进刀量 深一刀加工深度300MM 深一刀加工深度400MM
标配刀夹 3;4;6;8;10;12;14:16共8只 4;6;8;10;12;14:16共8只
原配刀具 3;4;6;8;10;12:14:16共:500支 4;6;8;10;12;:14:16共500支
雕刻速度 雕刻速度:10米/分钟
雕刻精度 300MM/0.01MM
外型尺寸 宽1400长1100高1500MM 宽2800长1300高1800MM 宽3700长1400高2500MM
主轴功率 5.5-7.5KW,精密高速恒功率主轴 5.5-11KW,精密高速恒功率主轴
主轴刀具 直径16MM,长度200MM 直径16MM,长度200MM
Y轴变速箱 台湾精密变速箱1500N.A 台湾精密变速箱2500N.A
Xz电机 台湾进口专利齿轮轴电机1.5KW,130
Z丝杆 THK2505 THK2505 THK3210
XZ导轨 台湾25重负荷方导轨 台湾25重负荷方导轨 台湾35重荷方导轨
水泵 100W,4米扬程 180W,6米扬程
电压 380V
主要功能 立体雕刻,圆柱浮雕雕刻
技术支持 免费全套技术培训
重量 约2500KG 约3000KG 约3500KG

    机器特点

    1、多主轴雕刻,在同样图案上可以进行所主轴同时工作,提高了加工速度,也可单主轴独立工作,控制生产成本,

    2、床身采用整体厚度全钢结构设计,经焊接回火时效处理,刚性强,力度大,转动很平稳,使得长时间高速运行不变形,不抖动,

    3、可进行重切割,采用高速驱动器,保证机器长时间高速运行,

    4、专为要求大批量、小工件加工的客户而设计。



    可选配

    1、可选机型:MJT-0820 MJT-0822 MJT-0825,

    2、可选主轴2个4个6个或者8个,

    3、可选加工范围:800*2000mm,800*2200mm,800*2500mm



    技术参数

    参数/型号:MJT-0820 加工范围:800*2000mm 主轴功率:恒功率7.5Kw
    运动模式:安川伺服驱动  加工速度:10m/min 电压:AC380±15%50HZ
    负载:5.5吨 快移速度:15m/min 轴转速:24000rpm
    主轴个数:2 外形尺寸:2500*3700*1400mm 定位精度:0.05mm
