美杰特数控卧式镗铣加工中心

您的位置:首页 > 产品展示 > 美杰特数控卧式镗铣加工中心

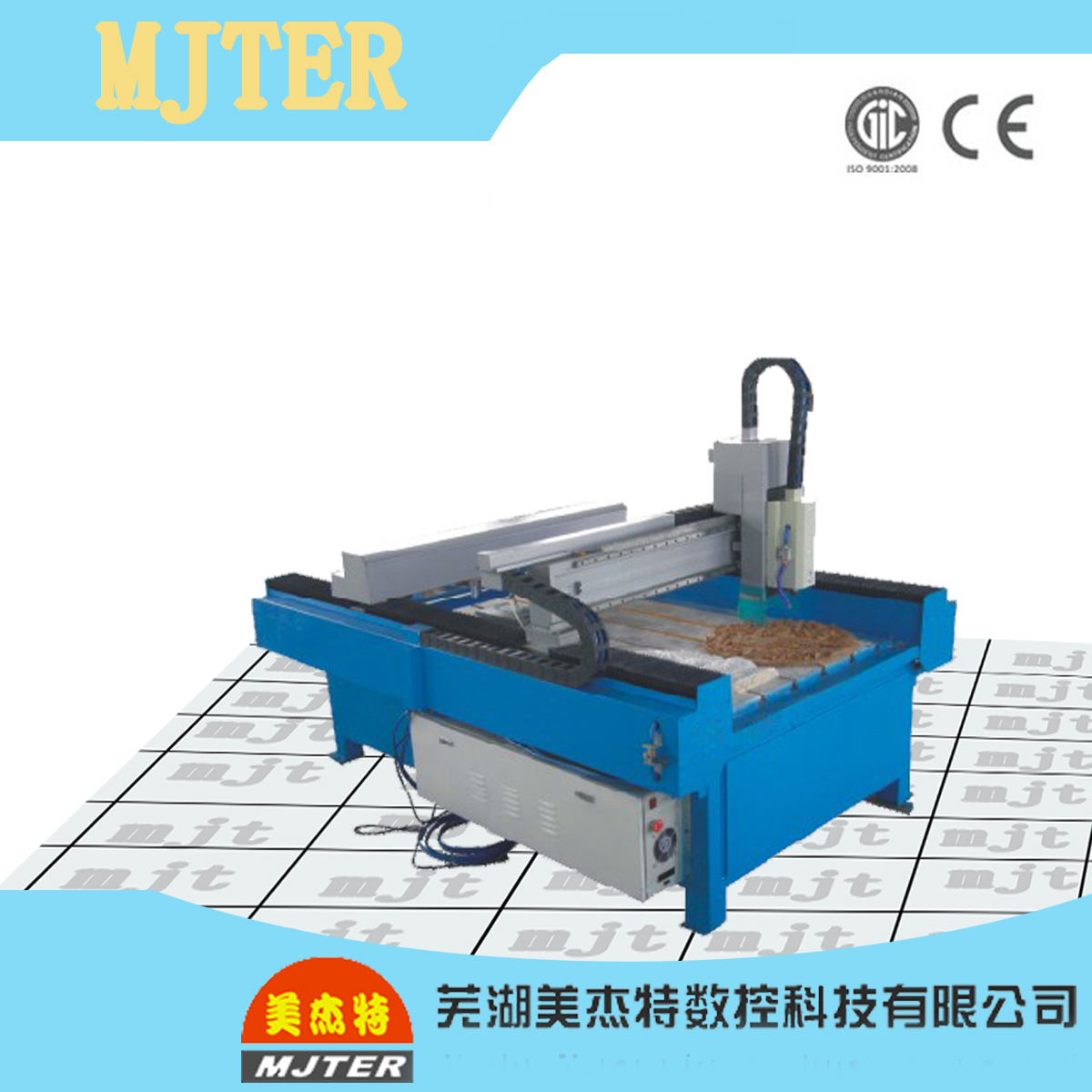

MJT-0915E(激光+机械)/MJT-0918E(激光+机械)

MJT-0915E(激光+机械)/MJT-0918E(激光+机械)

  • 所属分类:美杰特数控卧式镗铣加工中心
  • 产品概述:
    美杰特雕刻机采用国外型机器结构,高速稳定。采用上银直线导轨,双排滑块,运行平稳、精度高、寿命长、下刀。大理石、青石陶瓷、水晶、玻璃、塑料、化工合成板有机玻璃、PVC板、竹木、铝塑板、金属、塑料等材料进行线雕、2D雕刻、3D尖底雕刻、三维浮雕、切割、倒边、钻孔加工花岗岩、黑、玉石。
    性能特点:
    *采用标准原装斜齿,受力面积大,延长机器使用寿命,增加稳定性。
详细信息
机器型号
Model
MJT-0915E(激光+机械) MJT-0918E(激光+机械)
控制系统
Control system
三轴联动系统:支持激光与机械同时工作,加工不同图案
Three axle interlock system: The support
laser and the machinery also work,
processing different design
三轴联动系统:支持激光与机械同时工作,加工不同图案
Three axle interlock system: The support
laser and the machinery also work,
processing different design
进料尺寸
Charging size
宽/W 900MM;高/H 150MM;长度可延伸
Length may extend
宽/W900MM;高/H150MM;长度可延伸
Length may extend
雕刻尺寸
Carving size
宽/W 900MM;长度/L 1500MM 宽/W 900MM;长度/L 1800MM
雕刻深度
Carving depth
深度120MM
Max:120MM
雕刻速度
Carving speed
每分钟6米
6m every minute
机械机总功率
Total power
8KW 9KW
激光尺寸
Laser size

宽/W 900MM;高/H 150MM;长度可延伸
Length may extend

宽/W 900MM;高/H 150MM;长度可延伸
Length may extend
雕刻尺寸
Carving size
宽/W 1000MM;长度/L 1200MM
宽/W 1000MM;长度/L 1500MM
激光机总功率
Laser total power
3KW
雕刻速度
Carving speed
每分钟30米
30m every minute
防护功能
Protection function
左侧,右侧有护挡;主轴护罩
With waterproof guarding on the left and right, main axle waterproofing guard shield
电压
Voltage

220V;可选配110V,60HZ;380V;可选配220V,60HZ
220V; alternatively 110V,60HZ;380V;alternatively 220V,60HZ

主轴电机
Electrical machinery
of the main shaft

美杰特专利高速电机(美杰特标识)
Mjter patent waterproof high-speed electrical machine(with the logo of Mjter)

驱动电机
Driving electrical
machinery
美杰特高扭矩电机(美杰特标识)
Mjter special high-torsion electrical machine (with the logo of Mjter)
驱动器
Driver
美杰特保护超负荷电流(美杰特标识)
Mjter special protection for overloading electrical current(with the logo of Mjter)
传动部件
Transmission part
原装小模数、高精度齿轮齿条
Original German small modulus, high-accuracy gear wheel rack
直线导轨
Straight line guide rail
台湾原装进口矩形重载荷高精度四列滚珠直线导轨
original Taiwan rectangle heavy-load high-precision four-ball straight-line guide
管路
Pipeline
防老化专利水管油管(美杰特标识)
Antioxidant patent water pipe and oil pipe (with the logo of Mjter)
电器线路
Electric apparatus
circuit
防老化长寿命电线(美杰特标识)
Antioxidant long-life electric wire(with the logo of Mjter)
冷却
Charging size
循环水回流专利设计
circulating water-refluxing patent design
重量
Weight
1000KG
包装
Packagge
全封闭免熏蒸机制板包装
All-closed non-stifling machine plate making & packaging



    机器特点

    1、多主轴雕刻,在同样图案上可以进行所主轴同时工作,提高了加工速度,也可单主轴独立工作,控制生产成本,

    2、床身采用整体厚度全钢结构设计,经焊接回火时效处理,刚性强,力度大,转动很平稳,使得长时间高速运行不变形,不抖动,

    3、可进行重切割,采用高速驱动器,保证机器长时间高速运行,

    4、专为要求大批量、小工件加工的客户而设计。



    可选配

    1、可选机型:MG-60-30,MG-80-37-6,MG-80-25-8,

    2、可选主轴6个或者8个,

    3、可选加工范围:800*2200mm,800*1800mm,800*1400mm



    技术参数

    参数/型号:MG-60-30-6 加工范围:600*300mm 主轴功率:恒功率7.5Kw
    运动模式:安川伺服驱动  加工速度:10m/min 电压:AC380±15%50HZ
    负载:5.5吨 快移速度:15m/min 轴转速:24000rpm
    主轴个数:2 外形尺寸:2000*3000*4000mm 定位精度:0.05mm
